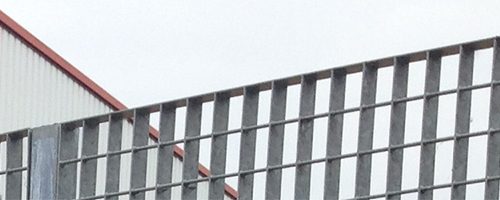

Caillebotis électroforgé pour clôture et garde-corps

Le caillebotis électroforgé pour clôture ou remplissage de garde-corps est réalisé en acier galvanisé avec, si besoin, une finition thermolaquée suivant RAL standard. Il permet un montage rapide et une bonne résistance. Aussi bien utilisé dans des stades, usines, aéroports ou par des particuliers, le caillebotis électroforgé pour clôture trouve son utilisation dans des domaines très variés.



Avantages

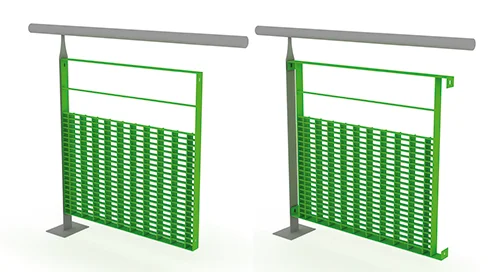

Principe de fabrication

Principe de montage

Fabrication sur-mesure selon vos plans de calepinage et gabarits, plusieurs mailles et sections sont réalisables. Pour une utilisation en garde-corps, la norme NF P01-012 (paragraphe 2.3.2) impose un vide horizontal maximal de la maille de 50 mm (à nous préciser lors de votre demande).

Nous avons également la possibilité de réaliser les poteaux en tube carré ou plat, directement à sceller ou avec des platines percées pour clôture uniquement (aucun essai de sac n'est réalisé.)

Entraxes

Entraxes les plus courants :

  • Entraxe BP : 68,6 mm en 25 / 2.
  • Entraxe BI : 127 mm en rond Ø 5 mm.

Nous consulter pour toute demande spécifique.

Fabrication sur-mesure

JK Technic vous propose des caillebotis pour clôture et remplissage de garde-corps sur-mesure suivant vos besoins (plan de calepinage, gabarit…). Notre bureau d’études sera à l’écoute pour traiter vos demandes techniques ainsi que vos plans de calepinage et pourra vous conseiller jusqu’à la réalisation de vos commandes.

Selon vos besoins et vos attentes, nous vous proposons également des caillebotis pressés, polyester, caoutchouc, mi-fer, à lames inclinées et spéciaux.

Caractéristiques

Mailles

Les entraxes de maille sont définis en fonction des normes et des charges à respecter :

  • Mailles standard : 30x30, 30x40, etc.
  • Mailles de sécurité standard : 19x19, 19x40, 30x19, etc.
  • Maille EDF : 30x27.
  • Autres possibilités sur demande.

Barreaux porteurs

  • Hauteur standard : de 25 à 50 mm.
  • Épaisseur standard : de 2 à 3 mm.
  • Autres possibilités sur demande.

Barres transversales

  • Carré torsadé : de 4 à 6 mm.
  • Possibilité de rond lisse sur demande.

Dimensions

  • Longueur maximale des barres porteuses : 6100 mm.
  • Longueur maximale des carrés torsadés : 1000 mm ou plus sur demande.

Matières

  • Acier S235JR suivant les normes EN 10025.

Traitements de surface

  • Galvanisation suivant les normes EN ISO 1461.
  • Laquage suivant RAL standard.
  • Peinture bitumineuse.
  • Autres possibilités sur demande.

Finitions

  • Possibilité de crantage des barres porteuses.

Produits finis

  • Possibilité de fabrication sur-mesure en suivant les dimensions indiquées par le client ou sur plans établis par notre bureau d'études.
  • Nappes, ½ nappes, panneaux et marches d'escalier bruts ou galvanisés disponibles en stock, aisément transformables sur site.

Assemblage

Le caillebotis électroforgé est obtenu par électrosoudure des barres insérantes, généralement en carré torsadé (ou en rond lisse), dans les barres porteuses. Son encadrement est ensuite réalisé avec un profil « plat » et l’ensemble peut être galvanisé à chaud suivant les normes EN ISO 1461 en vigueur. Pour une surface antidérapante optimale, il est possible de réaliser le caillebotis électroforgé en version crantée, uniquement sur les barres porteuses. Il est en général fabriqué à partir d’acier S235JR selon les normes EN 10025 permettant une production de qualité constante. Tolérances de fabrication suivant la norme RAL-GZ 638.



Étape 1 :

Mise en place BP et BI

Assemblage caillebotis

Étape 2 :

Electrosoudure

Assemblage caillebotis
