Caractéristiques techniques générales
Entraxes de mailles
JK Technic vous propose des caillebotis polyester avec différents types de maille :
- Mailles standard : 38 x 38 - 26 x 26 - 50 x 50.
- Maille de sécurité : 19 x 19.
Barreaux porteurs
- Dimensions standard : 30 / 7 ; 38 / 7 et 50 / 7 mm.
Dimensions standard des panneaux
- 1000 x 2026 mm.
- 1000 x 3055 mm.
- 1220 x 3055 mm.
Dimensions standard des marches avec nez silicé
- 800 x 275 mm.
- 1000 x 275 mm.
- 1000 x 350 mm.
Finitions
- Concave.
- Silicée.
- Surface pleine silicée.
Produits finis
- Nappes, marches d’escalier et supports de marche disponibles en stock et aisément transformables sur site.

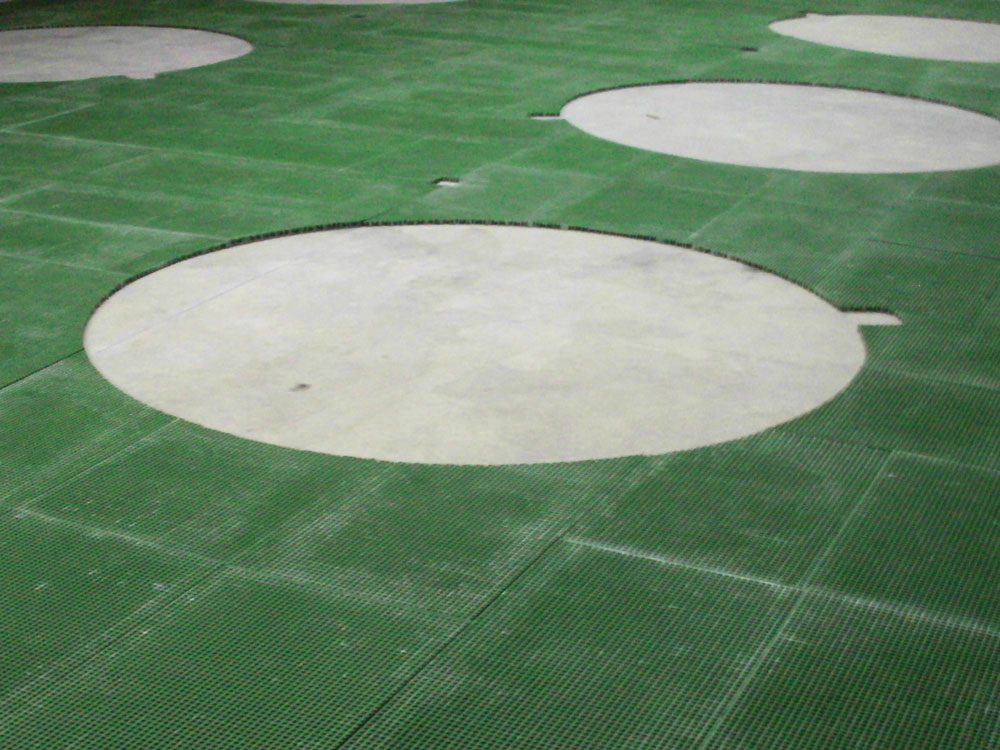

- Possibilité de fabrication sur-mesure suivant les dimensions et/ou plans fournis par le client.
JK technic vous propose également des accessoires et fixations spécifiques pour caillebotis ployester
Attache crapaud complète en inox 316 avec rondelle pour maille 19 x 19. Disponible en stock.
Attache crapaud complète en inox 316 avec cavalier pour maille 30 x 30. Disponible en stock.
Support de marche en inox 316 pour mailles 30 x 30 et 19 x 19. Disponible en stock.
Pied réglable
Dimensions de l’insert : 35 x 35 mm.
Épaisseur de l’insert : 20 mm.
Hauteur du pied : 40 ou 70 mm.
Disponible en stock.
Cornière polyester
Longueur standard : 3000 mm.
Dimensions : 30 x 30 x 5 mm
et 50 x 50 x 6 mm.
Possibilité de mise à longueur.
Disponible en stock.
Cornière biseautée polyester
Longueur standard : 3000 mm.
Dimensions : 25 x 50 x 5 mm.
Possibilité de mise à longueur.
Disponible en stock.
Fabrication

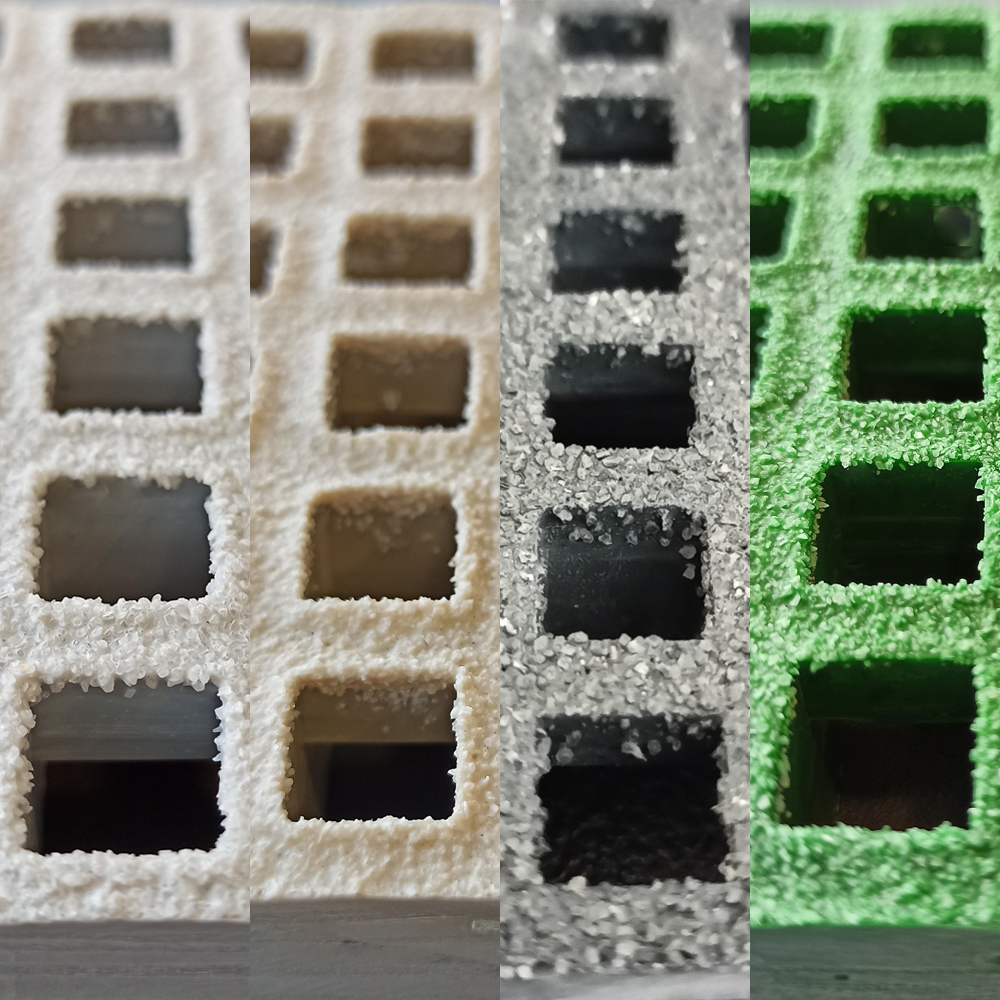

Le caillebotis polyester moulé est réalisé en résine armée de fibre de verre. Il est composé à 65% de résine pour la tenue chimique et aux rayons UV et à 35% de fibre de verre assurant une grande résistance mécanique. JK Technic vous propose 3 types de résine répondant à différents degrés de résistance aux agressions chimiques.
Résine isophtalique
couleur vert RAL 6010 retardant au feu M1/F1 et résistant à la corrosion et aux produits chimiques.
EN STOCK
Résine isophtalique
couleur gris RAL 7035 retardant au feu M1/F1 et résistant à la corrosion et aux produits chimiques.
EN STOCK
Résine vinylester
couleur orange RAL 2002 résistante aux agressions chimiques les plus contraignantes (fortes concentrations).
EN STOCK
Résine orthophtalique
résistante à une large gamme de produits chimiques.
SUR FABRICATION
Moulé sous forme de panneaux, le caillebotis polyester JK-FIB
répond aux normes NFP 92-501, NF 16-101 et ASTM E84-0 index fsi < 25.
Utilisations
- Industrie agroalimentaire
- Industrie du papier et de la cellulose
- Industrie pharmaceutique
- Industrie de matières plastiques
- Industrie de fibres et textiles
- Construction automobile et aéronautique
- Installation offshore
- Station d’épuration
- Marine militaire et construction navale
- Transport
- Installation de décapage et de galvanisation
- Pétrochimie
- Plate-forme, plancher et passerelle
- Marche
- Rampe
- Revêtement d’égout, de fouille et de puits
- Chaîne de production
- Revêtement de conduit
- Indication de zone de danger
- Station de lavage
- Stockage de produits chimiques bruts étanchéité
- Etc…
Infos techniques
Structures
MAILLES
Écartement entre les barres porteuses (BP) et les barres insérantes (BI). La maille ainsi créée possède deux caractéristiques : le vide de maille et l’entraxe de maille.
- Vide de maille : ouverture libre entre les BP et les BI
- Entraxe de maille : distance séparant l’axe des BP et des BI
CONFIGURATION DE MAILLE
La configuration de maille se compose de deux valeurs (en mm), la première correspondant à la distance séparant l’axe des barres porteuses, la seconde entre celui des barres insérantes (ex : 33,33 x 33,33 ; 33,33 x 11,11 ; 55,55 x 55,55 ; etc.).
Par souci de commodité, le terme « désignation de maille » est plus fréquemment utilisé (ex : 30 x 30 ; 30 x 10 ; 50 x 50 ; etc.).
BARREAUX PORTEURS (BP)
Fers plats supportant la charge, disposés parallèlement entre eux et perpendiculairement aux barres insérantes et aux appuis.
BARRES INSÉRANTES (BI)
Disposées perpendiculairement aux barres porteuses, les BI sont assemblées aux BP par pressage (caillebotis pressé) ou par électrosoudage (caillebotis électroforgé). Elles sont alors respectivement réalisées en « fer plat » ou en carré torsadé.
CONFIGURATION DES BP ET BI
Elle se compose de deux valeurs (en mm), la première correspondant à leur hauteur, la seconde à leur épaisseur. Exemples de configuration : 30 / 2 ; 30 / 3 ; 40 / 3 ; …
PORTÉE
Vide entre les appuis sur lesquels reposent les extrémités des barres porteuses.
ÉTANCHÉITÉ - MAILLE DE SÉCURITÉ
La maille de sécurité correspond aux configurations de maille suivantes : 30 x 19 ; 19 x 30 ; 19 x 19 ; etc. Elle est conseillée en milieu industriel (norme 14122) et est étanche à une bille de 20 mm de diamètre.
CORNIÈRE D'APPUI
Cornière soudée aux extrémités du caillebotis permettant de répondre à certaines utilisations (ex : rayonnage, caniveau).
Matières
ACIER
INOX
ALUMINIUM
POLYESTER
CAOUTCHOUC
Finitions
BORDURE "T"
Profilé qui forme le cadre extérieur des panneaux.
BORDURE "PLAT"
Profilé qui forme le cadre extérieur des panneaux.
GARDE-PIED
Fer plat soudé sur l’extérieur du caillebotis.
REHAUSSE
Fer plat soudé sur l’extérieur du caillebotis.
Crantage
CRANTAGE SIMPLE SUR BP
Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.
CRANTAGE SIMPLE SUR BI
Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.
CRANTAGE DOUBLE SUR BP ET BI
Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.
Normes spécifiques en vigueur
ISO 14122 : Moyens d’accès permanents aux machines
ISO 14122-2 : Plates-formes de travail et passerelles
ISO 14122-3 : Escaliers, échelles à marches et garde-corps
RAL-GZ 638 : Tolérances de fabrication pour caillebotis
RAL-GZ 639 : Tolérances de fabrication pour grilles de sécurité
EN ISO 1461 : Prescriptions pour la galvanisation
P98-350 : Insertion des handicapés
EN 10025 : Nuance de l’acier
