Grilles de sécurité

À usage fonctionnel ou décoratif, les grilles de sécurité s’adaptent à tous les milieux. Grâce à leurs différents types de surface, elles garantissent une solution en termes de stabilité, d’adhérence, d’écoulement, de drainage, de passage et de lumière.

Grilles de sécurité

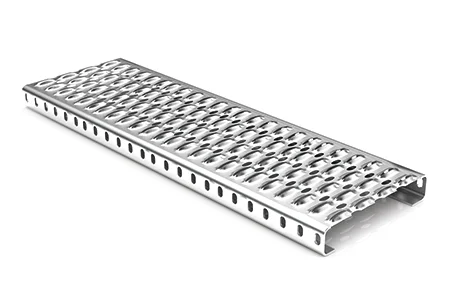

PS-CRANT

La grille de sécurité PS-CRANT se distingue par un très grand pouvoir antidérapant grâce à sa surface crénelée. Elle est particulièrement adaptée aux secteurs automobiles, de la construction et industriels.

Longueurs maximales :

  • Acier brut ou galvanisé : 6000 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 2000 mm.
  • Aluminium : 6000 mm.

Largeurs standard :

Pour l’ensemble des matières et traitements : 120 mm / 180 mm / 240 mm / 300 mm / 360 mm / 420 mm / 480 mm.

Hauteurs standard :

Pour l’ensemble des matières et traitements : 40 mm / 50 mm / 75 mm.

Dessin technique PS-CRANT

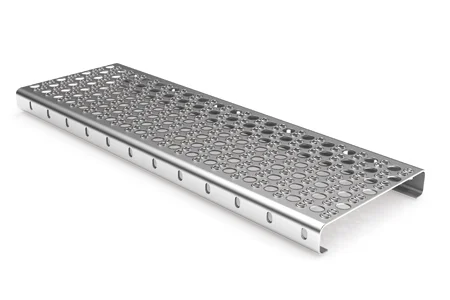

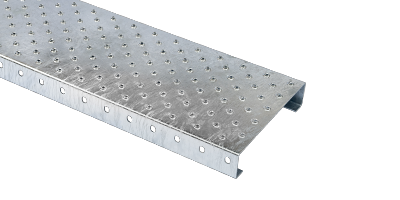

PS-PERF

La grille de sécurité PS-PERF offre une excellente adhérence par ses grandes perforations embouties vers le haut et permet l’écoulement de liquide par des petites perforations.



Longueurs maximales :

  • Acier brut ou galvanisé : 6000 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 2000 mm.
  • Aluminium : 6000 mm.

Largeurs standard :

Pour l’ensemble des matières et traitements : 150 mm / 200 mm / 250 mm / 300 mm.

Hauteurs standard :

Pour l’ensemble des matières et traitements : 30 mm / 40 mm / 50 mm / 75 mm.

Dessin technique PS-PERF

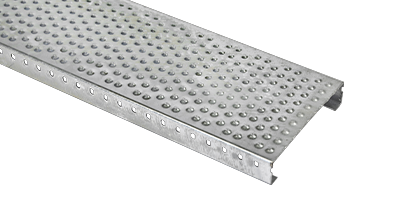

PS-FERM

La grille de sécurité PS-FERM trouve son emploi dans les lieux où l’on souhaite une surface fermée et où la sécurité de circulation doit être garantie (seul produit non ajouré de notre gamme).

Longueurs maximales :

  • Acier brut ou galvanisé : 6000 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 2000 mm.
  • Aluminium : 6000 mm.

Largeurs standard :

Pour l’ensemble des matières et traitements : 150 mm / 200 mm / 300 mm / 400 mm.

Hauteurs standard :

Pour l’ensemble des matières et traitements : 40 mm / 50 mm / 75 mm.

Dessin technique PS-FERM

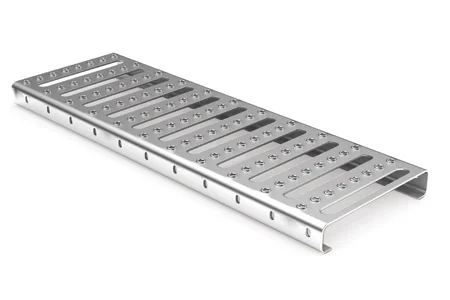

PS-OVA

La grille de sécurité PS-OVA garantit une importante capacité de reprise de charge. Elle est souvent utilisée en habillage de façade.

Longueurs maximales :

  • Acier brut ou galvanisé : 6000 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 2000 mm.
  • Aluminium : 6000 mm.

Largeurs standard :

Pour l’ensemble des matières et traitements : 150 mm / 200 mm / 250 mm / 300 mm.

Hauteurs standard :

Pour l’ensemble des matières et traitements : 30 mm / 40 mm / 50 mm / 75 mm.

Dessin technique PS-OVA

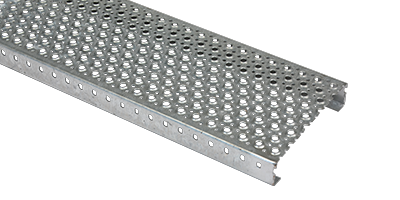

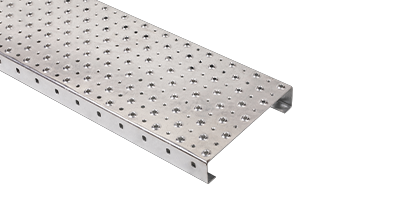

PS-OFF

La grille de sécurité PS-OFF possède les mêmes avantages que la grille de sécurité PS-PERF. Elle offre une excellente adhérence par ses grandes perforations embouties vers le haut et permet l’écoulement de liquide par des petites perforations.

Longueurs maximales :

  • Acier brut ou galvanisé : 6000 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 2000 mm.
  • Aluminium : 4000 mm.

Largeurs standard :

Pour l’ensemble des matières et traitements : 150 mm / 200 mm / 250 mm / 300 mm.

Hauteurs standard :

Pour l’ensemble des matières et traitements : 40 mm / 50 mm / 75 mm.

Dessin technique PS-OFF

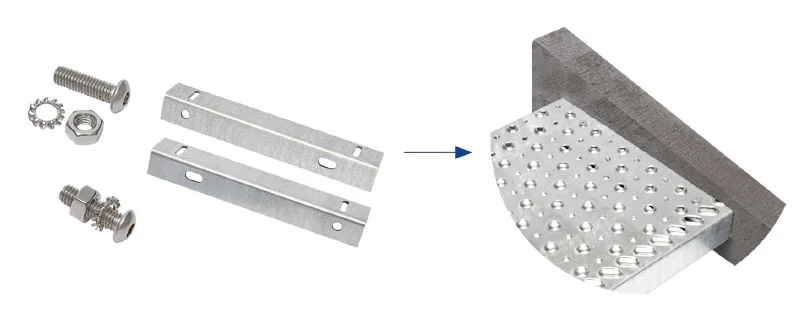

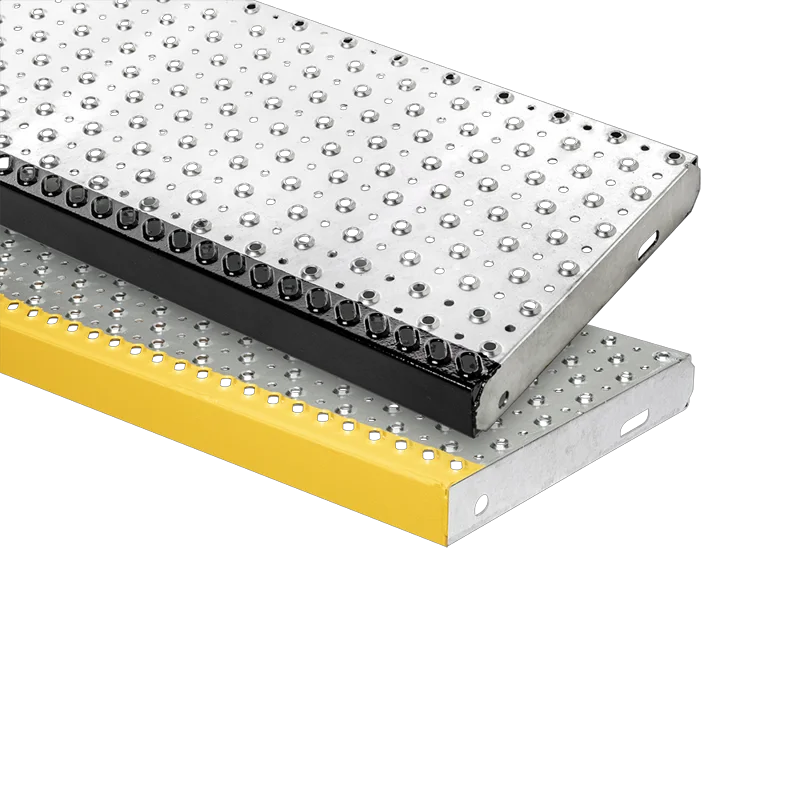

Marches en grille de sécurité

JK technic vous propose une gamme de marches en grille de sécurité avec les empreintes suivantes :

PS-CRANT

Sur stock

PS-PERF

Sur stock

PS-OFF

Sur demande

PS-OVA

Sur demande

PS-FERM

Sur demande

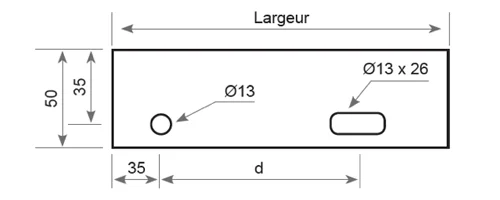

Entraxes de perçage

Hauteur / Épaisseur : 50 / 2 mm.

Dimensions : 800 x 300 mm / 1000 x 300 mm / 1200 x 300 mm.

Largeur
de marche
en mm

de
150
à
159
de
160
à
169
de
170
à
179
de
180
à
189
de
190
à
199
de
200
à
249
de
250
à
279
de
280
à
309
de
310
à
339
de
340
à
369
Dimensions d
en mm
70 80 90 100 110 120 150 180 210 240



Autres dimensions de perçage des flancs de marche sur demande.

Caractéristiques

Principe de fabrication

Fabriquées selon des techniques permettant une production de qualité constante, les grilles de sécurité JK Technic sont conformes aux normes de sécurité actuelles. Les grilles de sécurité JK Technic sont fabriquées avec des tolérances suivant la norme RAL-GZ 639.

Matières

  • Acier S235JR suivant les normes EN 10025.
  • Acier inoxydable 304 (1.4301).
  • Acier inoxydable 316Ti (1.4571).
  • Aluminium AlMg3.

Traitements de surface

  • Acier brut ou glavanisé.
  • Acier inoxydable brut ou décapé.

Épaisseurs

  • Acier brut ou galvanisé : 1,5 mm / 2 mm / 2,5 mm.
  • Acier inoxydable 304 ou 316 brut ou décapé : 1,5 mm / 2 mm.
  • Aluminium : 2 mm / 2,5 mm / 3 mm.

Infos techniques

Structures



Portée du caillebotis

MAILLES

Écartement entre les barres porteuses (BP) et les barres insérantes (BI). La maille ainsi créée possède deux caractéristiques : le vide de maille et l’entraxe de maille.

  • Vide de maille : ouverture libre entre les BP et les BI
  • Entraxe de maille : distance séparant l’axe des BP et des BI

Portée du caillebotis

CONFIGURATION DE MAILLE

La configuration de maille se compose de deux valeurs (en mm), la première correspondant à la distance séparant l’axe des barres porteuses, la seconde entre celui des barres insérantes (ex : 33,33 x 33,33 ; 33,33 x 11,11 ; 55,55 x 55,55 ; etc.).

Par souci de commodité, le terme « désignation de maille » est plus fréquemment utilisé (ex : 30 x 30 ; 30 x 10 ; 50 x 50 ; etc.).

Portée du caillebotis

BARREAUX PORTEURS (BP)

Fers plats supportant la charge, disposés parallèlement entre eux et perpendiculairement aux barres insérantes et aux appuis.

Portée du caillebotis

BARRES INSÉRANTES (BI)

Disposées perpendiculairement aux barres porteuses, les BI sont assemblées aux BP par pressage (caillebotis pressé) ou par électrosoudage (caillebotis électroforgé). Elles sont alors respectivement réalisées en « fer plat » ou en carré torsadé.

Portée du caillebotis

CONFIGURATION DES BP ET BI

Elle se compose de deux valeurs (en mm), la première correspondant à leur hauteur, la seconde à leur épaisseur. Exemples de configuration : 30 / 2 ; 30 / 3 ; 40 / 3 ; …

Portée du caillebotis

PORTÉE

Vide entre les appuis sur lesquels reposent les extrémités des barres porteuses.

Portée du caillebotis

ÉTANCHÉITÉ - MAILLE DE SÉCURITÉ

La maille de sécurité correspond aux configurations de maille suivantes : 30 x 19 ; 19 x 30 ; 19 x 19 ; etc. Elle est conseillée en milieu industriel (norme 14122) et est étanche à une bille de 20 mm de diamètre.

Portée du caillebotis

CORNIÈRE D'APPUI

Cornière soudée aux extrémités du caillebotis permettant de répondre à certaines utilisations (ex : rayonnage, caniveau).

Matières



Portée du caillebotis

ACIER

Portée du caillebotis

INOX

Portée du caillebotis

ALUMINIUM

Portée du caillebotis

POLYESTER

Portée du caillebotis

CAOUTCHOUC

Finitions



Portée du caillebotis

BORDURE "T"

Profilé qui forme le cadre extérieur des panneaux.

Portée du caillebotis

BORDURE "PLAT"

Profilé qui forme le cadre extérieur des panneaux.

Portée du caillebotis

GARDE-PIED

Fer plat soudé sur l’extérieur du caillebotis.

Portée du caillebotis

REHAUSSE

Fer plat soudé sur l’extérieur du caillebotis.

Crantage



Portée du caillebotis

CRANTAGE SIMPLE SUR BP

Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.

Portée du caillebotis

CRANTAGE SIMPLE SUR BI

Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.

Portée du caillebotis

CRANTAGE DOUBLE SUR BP ET BI

Plusieurs types de crantage peuvent être réalisés sur les barres porteuses et/ou insérantes. À noter que le crantage double peut uniquement être réalisé sur le caillebotis de type pressé. Concernant le caillebotis électroforgé, le crantage peut uniquement être réalisé sur les barres porteuses.



Normes spécifiques en vigueur



ISO 14122 : Moyens d’accès permanents aux machines

ISO 14122-2 : Plates-formes de travail et passerelles

ISO 14122-3 : Escaliers, échelles à marches et garde-corps

RAL-GZ 638 : Tolérances de fabrication pour caillebotis

RAL-GZ 639 : Tolérances de fabrication pour grilles de sécurité

EN ISO 1461 : Prescriptions pour la galvanisation

P98-350 : Insertion des handicapés

EN 10025 : Nuance de l’acier
