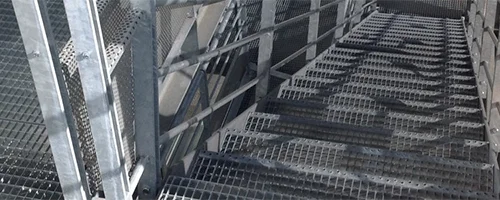

Caillebotis pressé pour marche d'escalier métal

Les marches d’escalier pressées JK Technic sont fabriquées avec nez antidérapant perforé et joues latérales avec perçage standard ou autre perçage sur demande. Aussi bien utilisées dans les domaines industriels par leur maille de sécurité et leur crantage simple ou double, qu’en milieu public par leur esthétisme et leurs finitions, les marches d’escalier JK Technic s’adaptent à tous vos projets. Elles peuvent être utilisées pour escalier droit, en marches balancées ou encore pour escaliers hélicoïdaux. Les escaliers industriels en métal sont amenés à supporter quotidiennement de lourdes charges : la résistance et la robustesse du métal leur permettent de supporter ces contraintes.



Avantages

Entraxe de perçages

Suivant le cahier des charges, il est proposé un large éventail d'entraxes de fixation pouvant s'adapter à n'importe quel type de configuration (autres perçages et entraxes possibles).

Largeur
de marche
en mm

de
150
à
159
de
160
à
169
de
170
à
179
de
180
à
189
de
190
à
199
de
200
à
249
de
250
à
279
de
280
à
309
de
310
à
339
de
340
à
369
Dimensions
en mm
70 80 90 100 110 120 150 180 210 240





Pour une sécurité optimale, les marches d’escalier JK Technic peuvent également être proposées en :

  • Crantage simple sur barres porteuses
  • Crantage simple sur barres insérantes

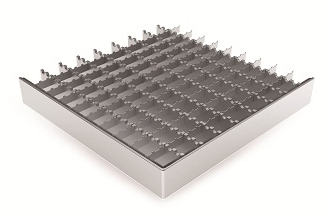

  • Crantage double sur barres insérantes et barres porteuses

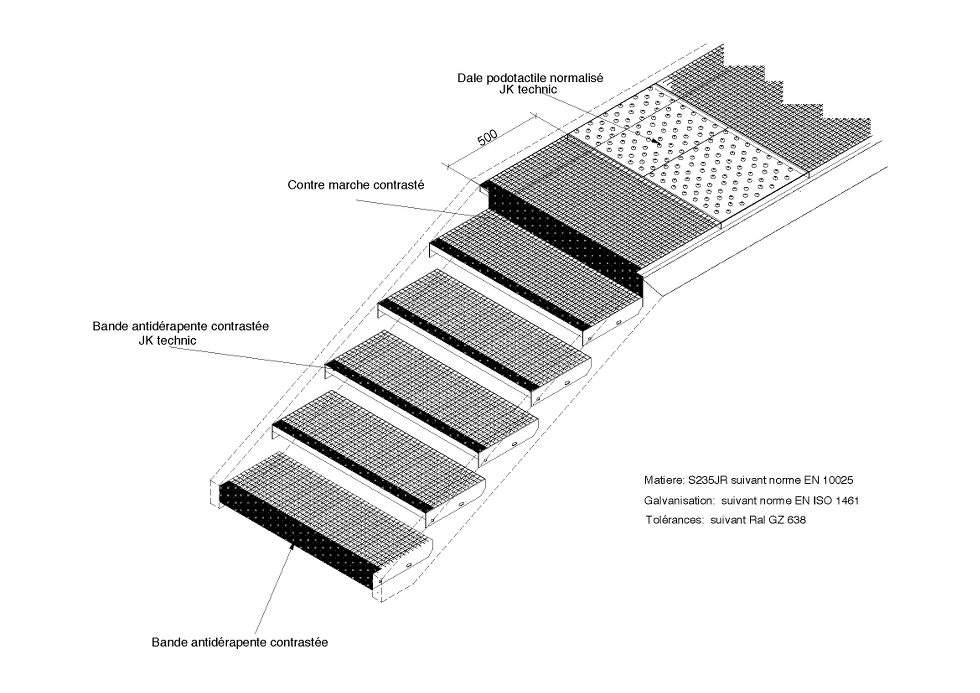

Conscient que la sécurité de nos marches est primordiale, une large gamme de marches conformes à la norme NF P98-350 Personnes à Mobilité Réduite (PMR) a été développée par nos techniciens du bureau d’études :

Voir le dessin technique Escalier PMR

Traitements de surface possibles

  • Acier brut
  • Acier thermolaqué
  • Acier galvanisé
  • Inox 304 ou 316 brut, décapé ou électropoli
  • Aluminium brut ou anodisé

Fabrication sur-mesure

JK Technic vous propose des marches sur-mesure suivant votre besoin (plan de calepinage, gabarit…).

Notre bureau d’études sera à l’écoute pour traiter vos demandes techniques ainsi que vos plans de calepinage et pourra vous conseiller jusqu’à la réalisation de vos commandes. Les marches d'escaliers métal JK Technic s’adaptent à tous vos projets d’escaliers sur-mesure. En fonction de vos besoins de gabarit, JK Technic vous propose une équipe spécialisée qui répondra à vos plans de calepinage et qui vous conseillera pour la réalisation de vos marches d’escaliers en métal.

Les caillebotis pressés pour marches d’escaliers métal JK Technic s’adaptent à toutes les formes d’escaliers : droits, marches balancées, hélicoïdaux (en colimaçons).



Marche d'escalier métal

Les caillebotis pressés JK Technic sont fabriqués avec nez antidérapant perforé et joues latérales avec perçage standard ou autre perçage sur demande. Les marches d’escalier métal JK Technic s’adaptent à tous les projets. Les caillebotis pressés pour marches d’escalier en acier sont utilisés dans les domaines industriels grâce à leur maille de sécurité et leur crantage simple ou double. Il existe sur le marché un grand nombre de modèles d’escaliers industriels en métal. En utilisant de l’acier normalisé, JK Technic propose des caillebotis pressés pour marche d’escalier métal adaptés à votre besoin en termes d’espace et de praticité. Également utilisées en milieu public, les marches d’escalier en métal proposent un esthétisme et des finitions précises.

Caractéristiques

Mailles

  • Les entraxes de maille sont définis en fonction des normes et des charges à respecter :
  • Pour une épaisseur des BP de 2 et 3 mm :
  • L'entraxe des BP est en général un multiple de 11,11.
  • L'entraxe des BI est en général un multiple de 11,11.
  • Pour une épaisseur des BP de 4 et 5 mm :
  • L'entraxe des BP est en général un multiple de 18.
  • L'entraxe des BI est en général un multiple de 17.
  • Autres possibilités sur demande.

Barreaux porteurs

  • Hauteur standard : de 20 à 150 mm.
  • Épaisseur standard : de 2 à 8 mm.
  • Autres possibilités sur demande.

Barres insérantes

  • Entretoise : 10 / 2 mm.
  • Autres possibilités sur demande.

Dimensions

  • Longueur maximale des barres porteuses : 4000 mm.
  • Longueur maximale des entretoises : 2000 mm.

Matières

  • Acier S235JR suivant les normes EN 10025.
  • Acier inoxydable 304 (1.4301).
  • Acier inoxydable 316Ti (1.4571).
  • Aluminium AlMg3.

Traitements de surface

  • Galvanisation suivant les normes EN ISO 1461.
  • Laquage suivant RAL standard.
  • Passivation.
  • Anodisation.
  • Autres possibilités sur demande.

Finitions

  • Possibilité de bordure « T » ou « plat ».
  • Possibilité de crantage simple ou double à la demande.
  • Possibilité de crantage demi-lune ou en dents de scie.

Produits finis

  • Possibilité de fabrication sur-mesure en suivant les dimensions indiquées par le client ou sur les plans établis par notre bureau d'études.
  • Nappes, ½ nappes, panneaux et marches d'escalier bruts ou galvanisés disponibles en stock, aisément transformables sur site.

Assemblage

Le caillebotis pressé JK Technic se caractérise par l’assemblage de barres insérantes, pressées dans les barres porteuses préalablement encochées. Son encadrement est ensuite réalisé sous forme de profil « plat » ou en « T », fixé par soudage, et l’ensemble peut être galvanisé à chaud suivant les normes EN ISO 1461 en vigueur. En cas de surfaces pouvant être glissantes, il est possible de réaliser le caillebotis en version antidérapante, la face supérieure des barreaux porteurs et/ou des barres insérantes étant alors crantée. Le caillebotis pressé JK Technic est en général fabriqué à partir d’acier S235JR selon les normes EN 10025 permettant une production de qualité constante. Tolérances de fabrication suivant la norme RAL-GZ 638.



Étape 1 :

Mise en place BP et BI

Assemblage caillebotis

Étape 2 :

Presse

Assemblage caillebotis

Étape 3 :

Mise en place des bordures

Assemblage caillebotis
